通過深思熟慮的防水接插件規(guī)劃、材料挑選、制造和科學(xué)處理,能夠明顯減輕鍍鋅腐蝕,然后堅(jiān)持高質(zhì)量的觸摸外表無缺性，并盡量削減防水接插件暴露在倒運(yùn)條件下。

金屬觸摸外表在高濕度和微量化學(xué)物質(zhì)環(huán)境中，在觸摸外表構(gòu)成吸附電解質(zhì)時(shí)，就會(huì)發(fā)生電偶腐蝕。防水接插件觸摸外表上的腐蝕是一個(gè)化學(xué)進(jìn)程，通過氧化或化學(xué)反響逐步惡化金屬外表。從平板電腦、筆記本電腦和智能恒溫器等消費(fèi)級(jí)物聯(lián)網(wǎng)設(shè)備到工業(yè)物聯(lián)網(wǎng)(IloT)網(wǎng)絡(luò)技術(shù)。腐蝕是構(gòu)成數(shù)據(jù)室和電信設(shè)備中大大都低壓、低電流、信號(hào)電路缺陷的首要原因。

但是，腐蝕的發(fā)生也取決于防水接插件金屬外表的無缺性和化學(xué)活性水平。觸摸外表有必要在很長(zhǎng)一段時(shí)間內(nèi)堅(jiān)持安穩(wěn)，關(guān)于大大都防水接插件來說是必要的。一般運(yùn)用電鍍或包層工藝涂覆金或其他導(dǎo)電、耐腐蝕的貴金屬來前進(jìn)功能。

電偶腐蝕

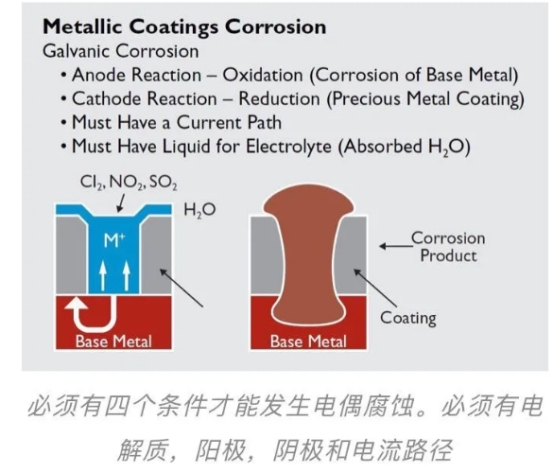

電偶腐蝕是—種電解進(jìn)程,類似于電池中的原理。要發(fā)生電偶腐蝕，有必要存在電解質(zhì)、陽極、陰極和電流途徑。腐蝕程度取決于五個(gè)條件:環(huán)境，溫度，濕度，金屬產(chǎn)品的類型，腐蝕產(chǎn)品的類型等。

兩種環(huán)境條件:相對(duì)濕度超越60%和環(huán)境氣體的存在(如氯、氧化亞氮和二氧化硫等)，是發(fā)生電解質(zhì)的首要催化劑。高濕度環(huán)境條件下，含有溶解氣體的水蒸氣凝結(jié)在防水接插件外表，構(gòu)成一種溫和的導(dǎo)電酸。部分陽極和陰極是由觸摸外表涂層中的缺口或孔隙構(gòu)成。孔底暴露的母材成為陽極，貴金屬涂層構(gòu)成陰極。終究,因?yàn)橥繉?、界面、母材和電解質(zhì)都是導(dǎo)電的，所以電流途徑是無缺的。

腐蝕速率是腐蝕產(chǎn)品的功能之一。銅腐蝕產(chǎn)品十分多孔，容許連續(xù)的蒸汽穿透，并與水反響構(gòu)成額定的化合物,加速連續(xù)腐蝕。鎳腐蝕的產(chǎn)品不受水分的影響,并牢固地附著在金屬外表，構(gòu)成水分屏障。因此，鎳的電流侵略往往遭到很大約束。

終究，假設(shè)一切四個(gè)必要條件都存在，不論外表涂層怎么，都會(huì)發(fā)生腐蝕。為了抵抗腐蝕，有必要消除四個(gè)條件中的至少一個(gè)。因?yàn)榉浪硬寮圃焐棠軌虿倏赜|摸外表及其涂層的質(zhì)量，因此能夠下降陽極和陰極構(gòu)成的或許性。

觸摸外表涂層完整性

觸摸外表涂層中最常見的缺陷來歷是孔隙率，或暴露基體涂層中的不連續(xù)性。在涂層的制造進(jìn)程中，或在防水接插件的制造、處理和查驗(yàn)進(jìn)程中，都會(huì)發(fā)生開裂。

電鍍金屬和包層金屬都有過多的孔隙率。關(guān)于電鍍金屬，這種情況或許是因?yàn)橥鈦眍w?；虿涣嫉幕逋獗盹椕?、受污染的電鍍?nèi)芤?、因?yàn)橥獗泶植诙榷l(fā)生的不均勻電鍍、導(dǎo)致涂層在高壓區(qū)域自毀內(nèi)應(yīng)力、以及在成形操作進(jìn)程中、或在粗糙處理后使外表容易開裂。

另一方面，粘土金屬更具可塑性，在構(gòu)成進(jìn)程中往往堅(jiān)持其完整性。包覆觸摸外表的孔隙率更有或許是因?yàn)橐r底外表的外來顆?；蜻^度的外表粗糙度構(gòu)成。但是，包覆涂層會(huì)遭到由相互渙散引起的虛偽孔隙率的影響。

在熔覆進(jìn)程的退火部分，來自襯底材料的原子通過襯底和涂層材料的晶粒結(jié)構(gòu)搬家。這種渙散使富含賤金屬的合金在防水接插件材料外表的晶界結(jié)處留下區(qū)域?？紫抖炔轵?yàn)閃現(xiàn)這些區(qū)域?yàn)榭紫叮话阒睆叫∮?/span>0.003"，但這不是實(shí)在的孔隙度，應(yīng)該疏忽。

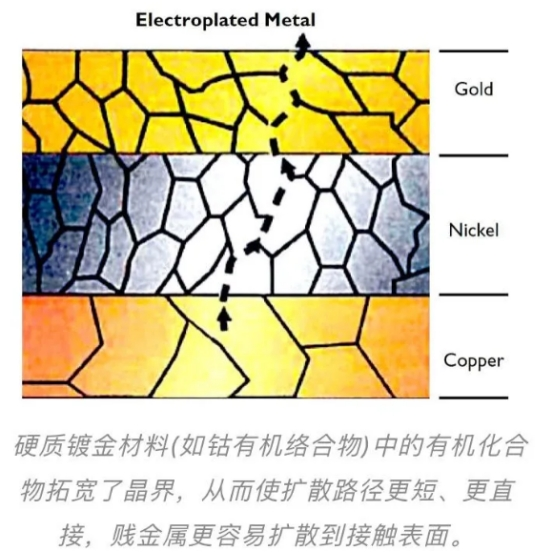

關(guān)于鍍膜材料，沿晶界搬家是腐蝕的另一個(gè)來源。大約10%的體系材料是電鍍硬金，這些材料有拓展晶界的傾向，使腐蝕性元素更容易到達(dá)基體。

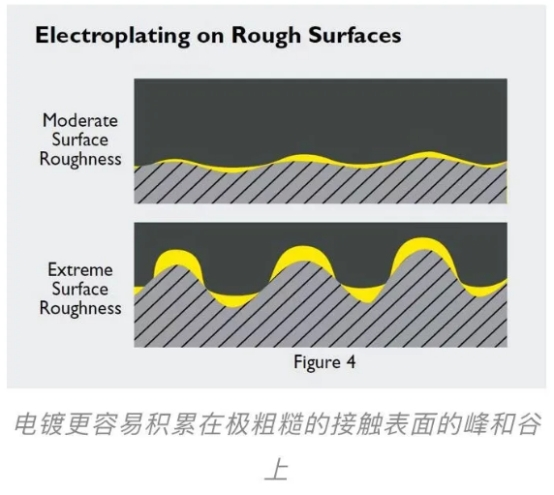

外表粗糙度提高了包層和電鍍金屬材料的孔隙率，但電鍍外表往往更脆弱。更簡(jiǎn)略在粗糙外表的峰谷上堆積，這或許導(dǎo)致正?？山邮艿木鶆蚝穸壬⒉疾涣肌Ｔ陔婂兺獗砹粝氯笨?，當(dāng)運(yùn)用規(guī)范的X射線熒光程序丈量電鍍涂層厚度時(shí)，這些缺口很難被發(fā)現(xiàn)。

外表粗糙度是粘合劑和磨料磨損的重要因素。首要，磨損在高外表點(diǎn)初步。第二，鍍金在粗糙外表的不均勻散布使它們更簡(jiǎn)略遭到過度磨損。例如，用于轎車安全設(shè)備的鍍金防水接插件在短短五次磨損循環(huán)后表現(xiàn)出不行接受的孔隙率，雖然它通過了X射線熒光查驗(yàn)未能檢測(cè)到涂層散布不良。

雖然防水接插件的正常生命周期只需幾個(gè)磨損周期，但慣例安裝和確診需求估計(jì)10個(gè)周期，規(guī)范要求50個(gè)周期，保證可接受的安全裕度。

外表涂層查驗(yàn)和點(diǎn)評(píng)

防水接插件制造商運(yùn)用兩個(gè)規(guī)范查驗(yàn)來監(jiān)測(cè)其金屬涂層進(jìn)程:不受操控的直接侵略查驗(yàn)，根據(jù)ASTMB-735查驗(yàn)硝酸和蒸汽,以及根據(jù)ASTMB-741進(jìn)行電圖操控腐蝕查驗(yàn)。這些查驗(yàn)也為猜測(cè)運(yùn)用壽數(shù)供應(yīng)了一種間接方法。

現(xiàn)場(chǎng)暴露能夠用Battelle混合流動(dòng)氣體環(huán)境仿照。48小時(shí)的加速查驗(yàn)仿照了一年的戶外暴露。Battelle查驗(yàn)創(chuàng)建了四類環(huán)境,它們表示一系列潛在的電流侵略情況。查驗(yàn)類II和I在規(guī)劃用于仿照大大都信號(hào)級(jí)防水接插件的環(huán)境中發(fā)生純腐蝕。第三類查驗(yàn)運(yùn)用高濃度的腐蝕性氣體，并能發(fā)生搬家性腐蝕,在觸摸外表區(qū)域上發(fā)生腐蝕薄膜并逐步渙散。這種現(xiàn)象稱為蠕變，能夠起源于孔隙或暴露的邊緣,在那里金屬現(xiàn)已被沖壓。

美國(guó)查驗(yàn)和材料學(xué)會(huì)(ASTM)的一個(gè)委員會(huì)現(xiàn)在正在與一些特定的制造商協(xié)作，為II類和類環(huán)境擬定規(guī)范,這些制造商收集了許多關(guān)于Battelle環(huán)境中一些涂層金屬體系耐蝕性的數(shù)據(jù)。
