正確的額定電流、額定電壓、電路大小、接合力、線規才華、結構、端接辦法和安全特征，例如正向確定、徹底獨立的觸點、極性和代理商資歷等要求得到滿意，那么簡而言之便是您找到了完美的防水接插件。

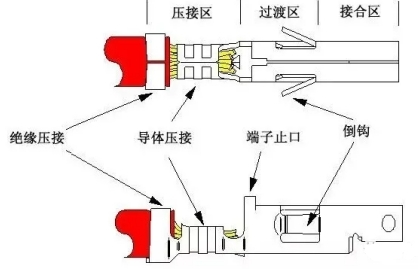

首要，了解端子具有三個首要部分：插接區、過渡區和壓接區(見下圖）這有助于我們理解。望文生義，插接區是端子與另一半聯接端子插接的部分。該部分由防水接插件規劃師規劃為與對接端子接合，并以必定的辦法作業。假定壓接進程中接合部變形，將會下降防水接插件的功用。
過渡區相同規劃為在壓接進程中不受影響。假定您改變了彈性片或端子止口的方位，相同將影響防水接插件的功用。
壓接區是僅有規劃遭到壓接工藝影響的部分。運用防水接插件制造商引薦的端接設備，夾緊壓接區，然后強健地與線纜聯接。志向狀況下，您將端子壓接在線纜上的全部作業僅發生在壓接區。
正確實行的壓接示例拜見下圖。絕緣壓接區緊縮絕緣層，但不會刺穿。線芯（或線刷）伸出于導體壓接區前部的間隔至少等于線纜導體的直徑。例如，1.02mm（18AWG）線纜應伸出至少.040"。在絕緣和導體壓接區之間的部分能夠看見絕緣層和導體。導體壓接區在引進端和尾端呈喇叭形，而過渡區和接合區在壓接工藝前后一直堅持不變。
假定您的壓接端子看起來和圖B中的端子不同，或許是因?yàn)樵趬航庸に囍谐尸F(xiàn)了差錯。下面是壓接工藝中或許呈現的13個最常見的問題，以及怎樣避免它們。
1.壓接高度過小
壓接高度是指導體壓接區在壓接后的橫截面高度，它是超卓壓接最重要的特征。防水接插件制造商供給了為端子規劃的每種線纜規范的壓接高度。給定線纜的正確壓接高度規劃或公差或許小達0.002"。在如此嚴峻的規范下，查驗壓接機是否設置正確關于獲得超卓壓接是非常重要的。
過小(圖I)或過大(圖II)的壓接高度無法供給規則的壓接強度（對線纜端子的堅持力），會減小線纜拉拔力和額定電流，一般狀況下還會引起壓接頭在非正常的作業條件下功用下降。過小的壓接高度還會壓斷線芯或許折斷導體壓接區的金屬。

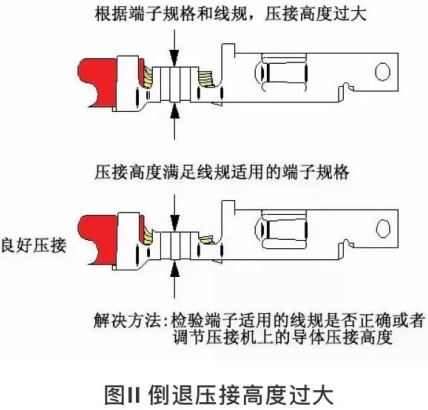

2.壓接高度過大
壓接高度過大過大的壓接高度無法正確緊縮線芯，引起壓接區過大的無效空位，因?yàn)榫€芯和端子金屬之間沒有滿意的金屬間觸摸。
問題#1和#2的處理辦法很簡單：調度壓接機上的導體壓接高度。在初次運用壓接機進行作業時，運用圖B,中所示的游標卡尺或千分尺檢驗壓接高度在規則規劃內，并且在作業進程中應按照要求的頻度從頭檢查，以堅持正確的壓接高度。

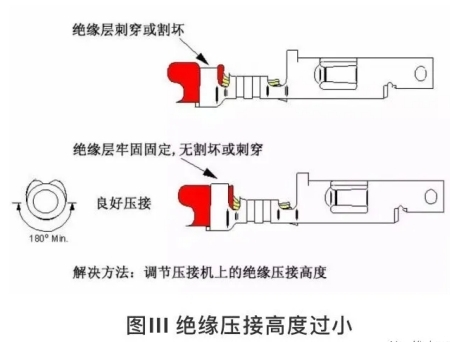

3.絕緣壓接區過小
因?yàn)榻^緣類型和厚度的多樣性，防水接插件制造商一般不會供給絕緣層的壓接高度。絕緣壓接為導體壓接區供給應力開釋，這樣在線纜曲折時不會使線芯折斷。過小的絕緣壓接區會使絕緣壓接區中的金屬應力過大，削弱其應力開釋功用。

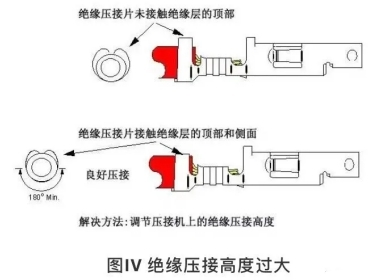

4.絕緣壓接區過大
大多數類型的壓接?xùn)|西能夠獨立于導體壓接高度而調度絕緣壓接高度。正確的調度使得端子夾緊絕緣層至少180度，并且不會刺穿絕緣層。在端子的絕緣壓接件的外徑與線纜絕緣層的外徑挨近相一起，最好的辦法是IDT技能。

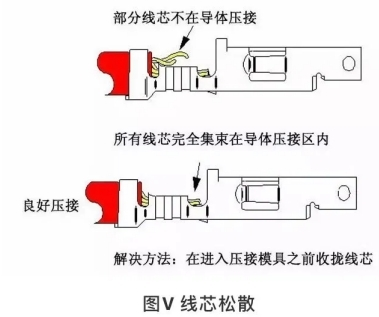

5.松懈的線芯
松懈的線芯(圖V)是導致壓接問題的另一個常見原因。假定所有線芯沒有徹底關閉于導體壓接區，壓接件的強度和電流負載才華都會大幅下降。要獲得超卓的壓接，有必要滿意防水接插件制造商指定的壓接高度。假定并非所有線芯都對壓接高度以及壓接強度起到作用，那么壓接件的功用將無法抵達規則要求。
一般來說，松懈線芯的問題是很簡單處理的，只需從頭收攏線纜成束，然后刺進進行壓接的端子中。假定從線纜上剝下絕緣層是獨自的操作進程，在處理或集束進程中或許會不小心將線芯分別。運用剝線并堅持工藝去除絕緣層，這樣絕緣套并沒有徹底從線纜上去除，直至準備用端子壓接在線纜上，有助于最大極限減小線芯松懈問題問題。

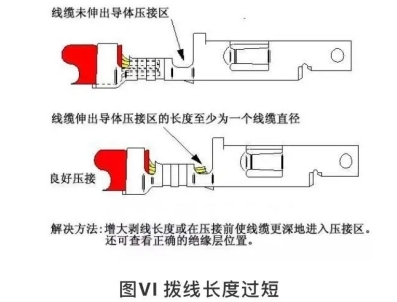

6.剝線長度過短
假定剝線長度過短，或許線纜沒有徹底刺進導體壓接區，端接或許不能抵達規則的拉拔力，因?yàn)榫€纜與端子之間的金屬間觸摸削減了。如圖VI所示，線纜的剝線長度過短(留意絕緣層處于正確方位)，伸出導體壓接區前部的間隔無法獲得要求的一個線纜外徑。處理辦法很簡單：增大剝線設備的剝線長度至該端子的規則值。
7.線纜刺進過深
與過短的剝線長度相關的另一個壓接問題，呈現在線纜刺進壓接區過深的狀況下。如圖VII所示，絕緣層向前過深地刺進絕緣壓接區，導體伸出至過渡區。在實踐應用中，這或許引起三種失效方式。其間兩種是因?yàn)閷?dǎo)體壓接區中金屬間觸摸削減，使得額定電流和線纜拉拔力下降。金屬與塑料的觸摸沒有金屬間觸摸強健，并且它不導電。
第三種失效方式在防水接插件接合時或許呈現。假定線纜伸出至過渡區過深，插針端子的頂級磕碰上線纜，或許會阻止防水接插件徹底就位，或許或許導致插針或插孔端子曲折。這種狀況稱為端子磕碰。
在極點狀況下，即使端子在外殼內徹底就位，但是會被推出外殼背部。要處理這個問題，承認沒有運用過大的力將線纜刺進壓接機而使之跳過壓接機的線纜止口，或許調度線纜止口的方位使之正確地軸向定位已剝皮的線纜。

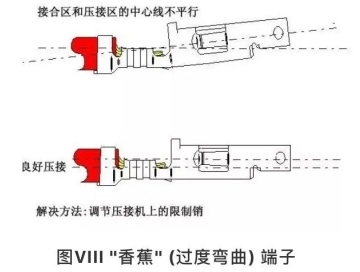

8."香蕉"(過度曲折)端子
最形象的壓接問題之一稱為"香蕉"壓接(圖VIII)，因?yàn)閴航佣俗映氏憬缎螤睢＿@使得端子很難刺進外殼中，或許引起端子磕碰。這個問題很簡單處理，調度壓接機上的束縛銷的方位即可。這個小銷坐落壓接機中，在壓接區壓接在線纜上時觸摸端子的接合區。在壓接進程中，端子一端的許多金屬（在壓接區中）移動。如此大的作用力趨向于強逼端子的前部上翹，除非被恰當?shù)?/span>"束縛銷"所束縛。

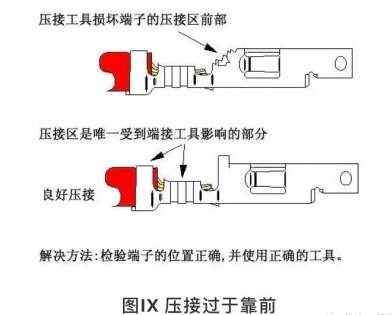

9.壓接過于靠前
比較顯著的一個壓接問題是過渡區的部分被損壞，如圖IX所示。在圖示的端子中，豎直的突起部分是稱為"端子止口"的規劃特征。其功用是避免端子過深地刺進外殼。假定止口被徹底損毀，實踐端子會被面向一貫穿過外殼。
處理辦法比較簡單：引起這一問題的原因是端子和金屬條(當你從制造商處收到貨時端子所銜接的金屬條)相對于壓接機的方位不正確。只需放松可交換東西的基板，然后從頭對準壓接機，即可處理問題。

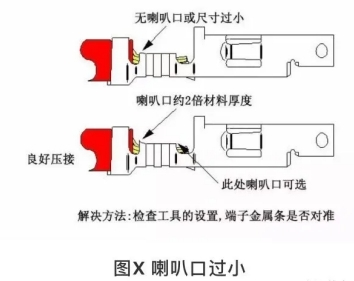

10.喇叭口過小
喇叭口 (圖X)的正確尺度是挨近端子資料厚度的2倍。例如，假定端子由厚度為.008"的資料制成，喇叭口應當約為.016"。雖然幾千分之一英寸的差錯不會在本質上影響端子的功用，假定缺少喇叭口，或許小于端子資料厚度，會有割斷線芯的危險。保存的線芯削減會下降端接強度。要校正該問題，承認壓接設備上的沖頭和砧座正確對準。

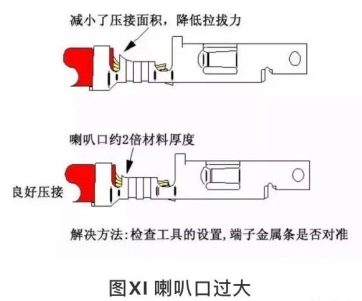

11.喇叭口過大
假定喇叭口過大也會呈現問題(圖Xl)，因?yàn)檫@會減小端子壓接區與線纜觸摸的總面積。線纜與端子的觸摸面越小，線纜拉拔力越小。假定壓接高度正確，那么或許是因?yàn)闁|西磨損引起的問題，應當予以替換。
12.尾料過長
在壓接進程中，尾料從端子上裁切下來。假定保存的尾料過長 (圖XII)，就會呈現問題。當端子刺進外殼中時，過長的金屬尾料會伸出至防水接插件的后部，在施加較高的電壓時引起防水接插件的相鄰觸點之間的電弧。假定端子前部的尾料過長，會干與防水接插件的接合和引起"端子磕碰"。
處理辦法比較簡單：調度壓接機上的基板，使端子在壓接機中正確居中。端子沒有正確居中的另一個標志是喇叭口沒有正確成形。呈現這種狀況是因?yàn)槔瓤谂c尾料的東西具有空間聯系。

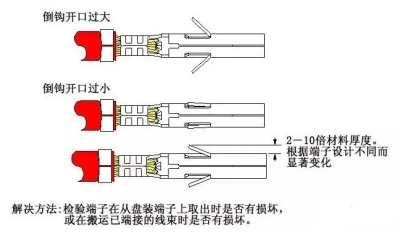

13.倒鉤曲折
雖然倒鉤曲折并不一定是不正確的壓接進程發生的，但是防水接插件仍是會失效。倒鉤(圖XIII)或許向內或向外過度曲折，這會影響端子徹底鎖入塑料外殼的才華。倒鉤的損害或許是因?yàn)槎俗訌木磔S上打開時，壓接機的轉軸固定器上的沖突輪過緊，也或許是端子壓接在線纜上之后的轉移引起的。一般已端接的線纜會捆扎成束，庫存或運送至工廠的另一個地址。在捆扎進程中，或許每根已端接的線纜從線束中取出時，倒鉤也或許會曲折。
假定是在壓接機上呈現損壞，那么需要調度沖突輪的松緊度，只需堅持端子卷軸不會因?yàn)槠渥灾囟蜷_即可。假定問題出在捆扎進程，需要采用更小的線束或改善轉移程序。
