防水接插件的端子變形問題

1、母端端子彈性結構變形導致與公端子的虛接形成，見圖1。

2、公母端子觸摸方位有雜質進入影響端子導通功能。

3、公端子變形（前傾后仰、左右傾斜）問題，見圖2。

圖1母端端子變形實例

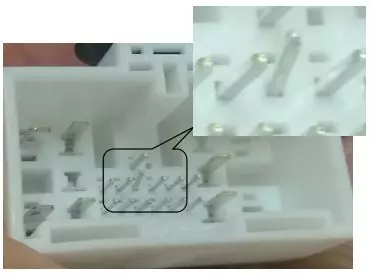

圖2公端端子變形實例

公端端子變形（前傾后仰、左右傾斜）一般會形成以下問題：

1、護套對接時端子折彎或折斷；見圖3

2、端子進入其他空隙，形成斷路、短路或虛接。

圖3防水接插件的護套對接導致的端子彎折

公端端子變形（前傾后仰、左右傾斜）一般由制造、包裝、裝置不合理形成。但與產品的結構以及規劃選型也有必定的關系。

產品結構方面

公端端子在護套內能夠看做懸臂梁結構。端子傾斜即為懸臂梁在受力方向上的撓度變化。根據撓度的計算公式，撓度與受力大小及受力點距支撐點尺度成正比，與截面積和彈性模量（受原料影響）成反比。則可剖分出，端子選型在以下方面會影響端子變形量。

1、端子寬度和厚度小

一般小端子，特別是1.5及以下1.0、0.64型端子，端子針形部位的厚度一般只有0.6mm，所以端子寬度越小，端子的抗彎強度越低，就越簡單形成曲折。

2、端子原料軟

端子原料一般為銅、黃銅、磷青銅、合金銅、鋼等，銅的硬度最小，原料直接影響彈性模量，所以端子越軟，起抵抗變形的才能越差，就越簡單形成曲折。

3、端子尺度長

端子尺度越長，則力臂越長，端子頂端受力時，形成的頂端形變量就越大。

對策計劃：

1、盡量挑選寬度較大的端子，但不利于小型化和輕量化的要求；可考慮將端子根部做寬或添加加強筋結構。

圖4端子根部結構
