首先，當你拿到有注塑成型有缺點的防水接插件時，

一、不要輕易下結論

1.運用的原資料批次，色母，回料比率

2.注塑機，周邊設備，模具狀況

3.操作人員是否按照流程操作，人為因素

4.發生概率，工藝參數

5.環境改動

二、最好能親眼看到缺點樣品，照片很簡單構成判別過錯；

三、準確的描述問題是處理問題的第一步。

工程塑料幫您處理防水接插件脆斷問題

防水接插件和線束相關的塑料件，常見注塑成型缺點如下：

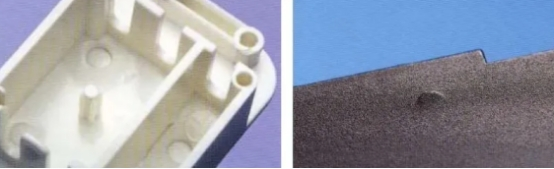

1.凹痕

處理方案：（產品）

產品規劃-a，壁厚均勻，b，筋條的壁厚不超過整體壁厚的50%到70%

模具澆口規劃-a，方位在厚壁處，b，澆口巨細合適。不小于壁厚的0.5.

處理方案：（工藝）

查看料墊

添加保壓壓力。

添加注塑速度，以加大慣性。

減小VP切換點也能夠添加螺桿慣性和補壓量。

進步塑料冷卻速度，添加產品表壁硬，不構成凹痕，可是會構成空洞?？墒顷P(guān)于薄壁件，降低模溫凹痕會惡化，因?yàn)樾颓谎a(bǔ)壓削減。

添加熔體溫度，熔體提交加大——更大凹痕；可是更大的型腔補壓量——凹痕減小。

所以根據詳細溫度而定。

2.氣泡

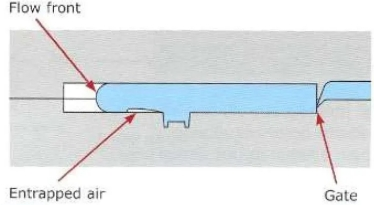

2.1氣困

在防水接插件填充時，空氣被推入熔料里，這些空氣或許源自于塑化體系或模腔內排氣不良的方位

這些缺點在部分填充時也清晰可見

成因：

釋壓（回抽）過快或過多

背壓壓力不行

注塑模內的排氣問題

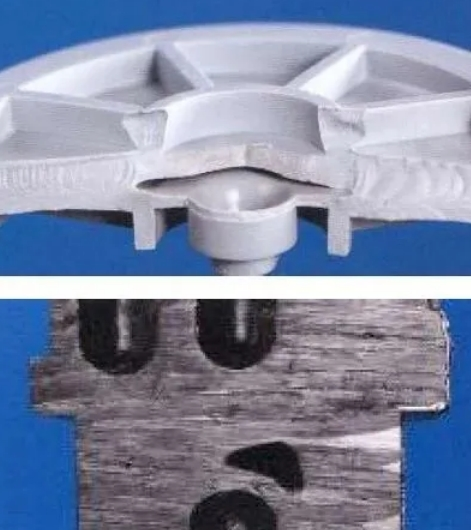

2.2空穴

排空了的腔洞，是塑料冷卻階段，縮短遭到阻止而發生的。

一般呈現在壁厚部位附件

缺點呈現在保壓階段

成因：

在塑料冷卻的進程中，資料因熱效應的縮短不能得到及時的補償?shù)臅r(shí)分，便會在相應的部位上構成空穴。要將保壓壓力傳遞得當，防水接插件的澆口定要規劃在橫切面最大的部位，防止?jié)部谂c干流道過早凝結的現象

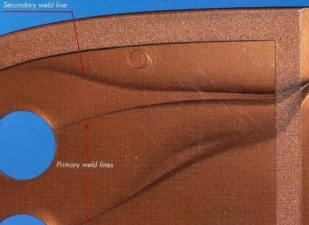

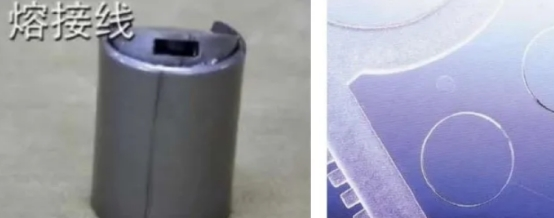

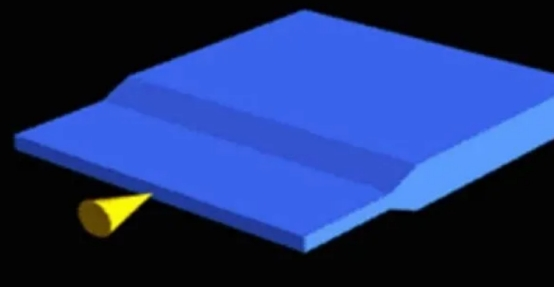

3.熔接線

體現：

熔接線是防水接插件的光學性和機械性較弱的方位，或許呈現缺口或變色現象，缺口別在拋光高亮度或許通明件上更為顯著。變色常呈現在含有金屬色母的塑料件。

成因：

當兩條或更多熔流相遇時，便會構成熔接線，假設熔流結合部位的溫度和壓力不滿足，就會呈現填充困難進步溫度能夠有用改進熔接，可是冷卻時刻也會延長。

處理方案：（產品）

盡量把產品壁厚規劃的均勻

模具澆口方位的選擇

處理方案：（工藝）

添加填充速度

添加資料溫度，模具溫度（添加溫度會使產品周期加長）

運用急冷急熱技術（僅限于無定型料ABS,PS,PMMA,PC）

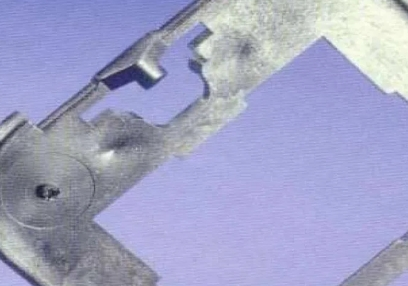

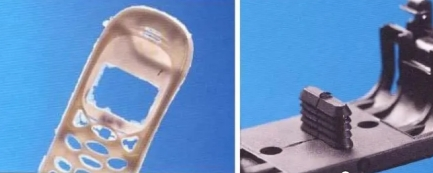

4.缺膠

現象：

注塑資料不能徹底填滿整個模腔，這類缺點一般呈現在遠離澆口的方位上，流長過長，薄壁件附件，或因?yàn)槟＞吲艢獠涣肌?/span>

成因：

注塑的塑料量太少（射膠量）

熔料的活動因排氣問題收到阻止

注塑機速射壓力，注塑速度不行

在流道截面內的熔料過早凝結（注塑速度太低，模具溫度不妥或澆口方位過錯）

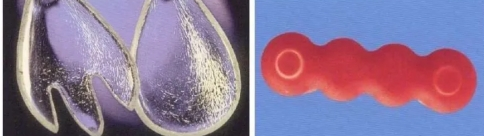

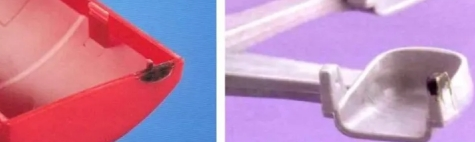

5.燒焦

現象：

成因：

焚燒效應純粹是排氣問題構成的，常見于盲孔，圓角，流道末端，以及多熔料匯合點。塑料在焚燒進程中會釋放出一些損壞性物質，損壞模腔外表，模具組件，阻塞排氣槽；定期清理必要性。

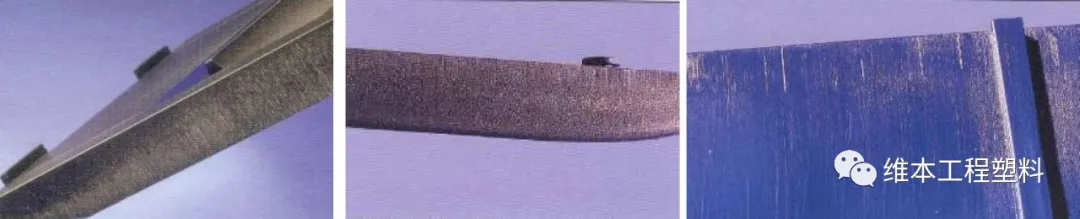

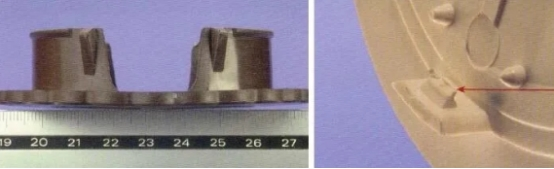

6.飛邊

現象：

成因：

模具上超出答應的空隙（模具制造時公差過大，或出產中磨損構成空隙）

注塑機的鎖模壓力太低或太高（開模力比鎖模力更大，令模具不能堅持閉合，或鎖模壓力使模具變形）

模腔內壓力過大（注塑壓力過大）

塑料的粘度不行（膜腔內壓力過高而熔膠的活動阻力太?。?/span>

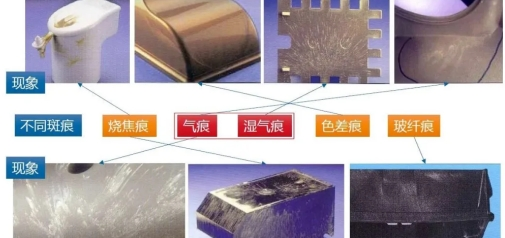

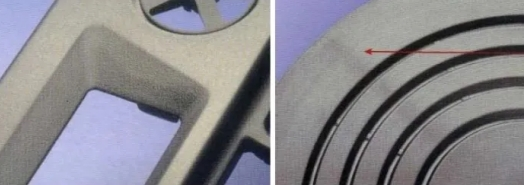

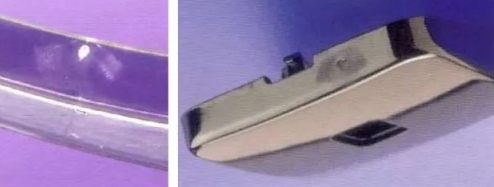

7.斑痕

7.1現象

7.2現象及成因：

燒焦痕–熔膠遭到過高的溫度或過長的停留時刻，降解并分化出氣體構成的顯著色痕.

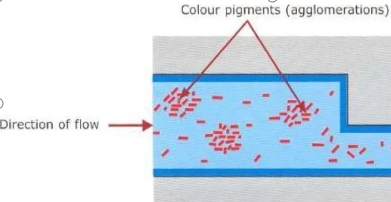

色差痕– 因?yàn)椴考珓┥⒉疾痪蛑珓┑臄[放隨熔料活動方向不同而引起。

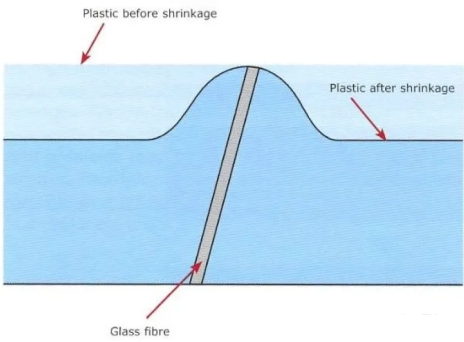

玻璃纖維痕–當運用含有玻璃纖維的資料時，有或許呈現消光面痕和粗糙外表，有如金屬般反光之玻璃纖維在防水接插件外表呈現，也稱浮纖。

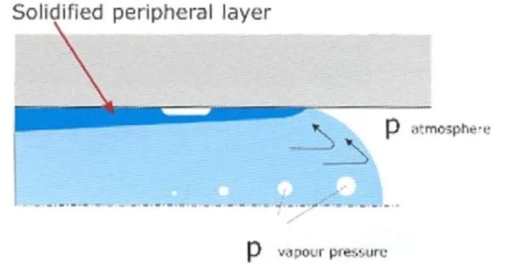

濕氣痕–指呈現在產品上U型的曲線，開口方向與射流方向一致，有些伴有氣泡和外表粗糙，濕氣痕由模具壁上冷凝的水氣構成，牽涉范圍廣泛塑料在貯存或注塑進程中吸入了空氣中的水分，當膠粒熔解時，這些水變成水蒸氣泡。

模具外表潮濕

模具的溫度控制體系走漏

水點凝聚在模壁上

塑料內或外潮濕

塑料的烘干程度不行

不適當?shù)馁A存膠粒

注塑機法蘭接口溫度太低

氣痕–大部分氣痕以消光斑，銀色或白色的痕跡呈現在凹位，加強筋和厚薄膠位改動大的方位上。熔料在填充模腔時，因氣體未能及時被排走，特別是在一些結構轉折處，氣體被翻越過前面的熔料困住，構成氣痕。

8.澆口鄰近的消光斑

現象：

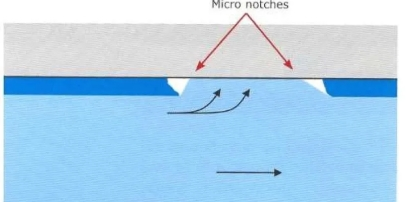

在澆口周邊呈現的細小同心環，顯現成昏暗的日冕痕（消光斑）

成因：

當熔料高速通過澆口進入型腔時，塑料的分子鏈發生激烈的方向性擺放，因?yàn)闈部诤蠓轿茨芄┙o滿足的松懈時刻，塑料在他們?nèi)詭в屑ち业姆较蛐詴r(shí)已經固化，強壯的剪切力撕裂塑料表層，新資料填充進撕裂部位，構成新的表層，反射率不同。

澆口偏細

射速過高

9.光澤差

體現：

防水接插件上光亮度過高或缺乏

亮度有差別，常呈現在產品結構改動處

成因：防水接插件外表于光線下的反射度直接反映出它的光亮度。防水接插件外表越滑潤，光亮度越高，有皮紋作用會構成慢反射，使外表呈現色澤不同。冷卻后防水接插件因歪曲變形也會是光亮度不均勻的狀況。

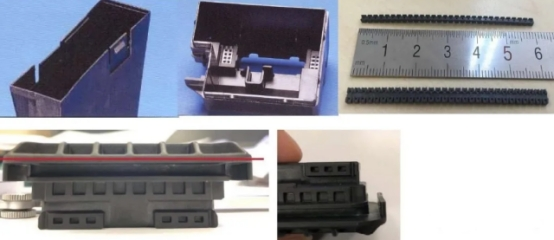

10.變形

體現：歪曲是指防水接插件的形狀與原來的要求不一致。首要是因?yàn)椴痪鶆蚩s短引起

成因：歪曲是防水接插件的一大問題，因?yàn)槿稳晃茨鼙粶?zhǔn)確的預測出來，而且修改模具會構成無法估計的本錢和延誤。首要原因就是不同的縮短率。

縮短：

防水接插件在冷卻時的體積削減，當塑料從熔融狀況冷卻的時分，他的體積會因?yàn)榉肿渔溝嗷グそ鳒p。

縮短分類（總縮短量=注塑縮短+往后縮短）

注塑縮短：在成型后16小時內的尺度改動

往后縮短：在注塑縮短后和通過很長一段時刻后的尺度改動

A.模壁溫度的影響

低模溫-使防水接插件冷卻加速，因而按捺了分子鏈的緊束密度的構成，這些防水接插件會有較少的注塑縮短，但往后縮短卻較多，特別是關于半結晶性物料而言

高模溫–是防水接插件冷卻變慢，分子有滿足的時刻構成緊束密度的擺放，這些防水接插件會有較多的注塑縮短，但往后縮短卻較少

B.產品壁厚

產品壁厚的區域縮短量總是大于產品壁薄的區域，從而導致了縮短的不均勻

C.資料

無定形塑料和結晶型塑料有著不同的體現，無定形塑料一般縮矮小，所以變形的風險也??；結晶型塑料因?yàn)榫Ш朔肿佣ㄏ蛐?，縮短率大，也就很簡單發生變形。含玻璃纖維資料，相對變形會更大

D.工藝參數

模具溫度，保壓時刻，保壓壓力，資料溫度，射出速度

E.產品規劃方面：

供給均勻的壁厚

運用同一厚度的壁厚和相對應合理加強筋

防止有熔膠積聚和壁厚突變的狀況

在角位添加圓弧和加大內層的外表尺度，以供給均勻的散熱作用

優先考慮對稱規劃

把澆口移到厚壁方位，防止壓力傳遞不進型腔

選用滿足的澆口直徑，供給滿足的保壓傳遞

利用澆口的數目和方位，令防水接插件內發生均勻的塑料活動方向（玻璃纖維擺放一致）一起防止熔接線

工程塑料幫您處理防水接插件翹曲問題

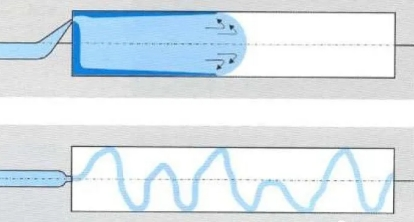

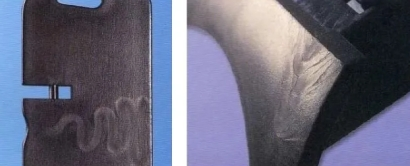

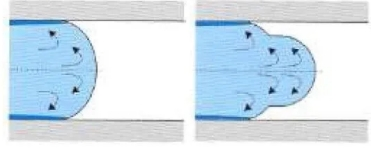

11.噴發紋

體現：噴發紋是像蛇一樣彎曲的粗糙織造紋，噴發紋與唱片坑紋很相似。

成因：因?yàn)榛顒?dòng)波峰未能在模腔內徹底構成所致，熔料在冷卻固化后不能與隨后進入模腔的塑料徹底熔合，因而構成，這種缺點常呈現在高速充填，或橫截面急劇添加的防水接插件上。

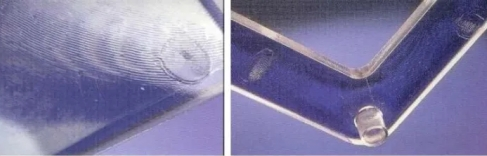

12.唱片坑紋效應

體現：呈現在產品外表的級細小的相似唱片上的坑紋。

成因：過高的冷卻速度

熔料溫度缺乏

打針?biāo)俣热狈?/span>

模壁溫度缺乏

當塑料被注塑到膜腔中時，相關于資料模具是冷的，很快在資料外表構成凝結層。特別是當注塑速度相對較慢是，會令粘度高或已凝結的活動波峰阻止隨后的熔料沿模壁方向的活動。因而，從后流向前的塑料不能貼上模壁，反而令中心的資料向前延伸。

13.應力發白/應力開裂

體現：應力發白是因?yàn)閮?nèi)部或許外部應力發生的。受應力影響的方位會發白。應力龜裂是由相互十分挨近的裂縫組成，一般在出產數天乃至數周后才呈現。

成因：當防水接插件變形量過大（外應力或歪曲影響）。最大形變量與資料的品種，分子結構，注塑條件，環境氣候所影響，物料因在加工處理進程受不同的溫度及時刻影響，是的產品抵御內外應力的才能突然下降。運用活躍物質（堿性溶液，油脂等）可令塑膠產品在很短時刻內呈現應力發白和應力龜裂。

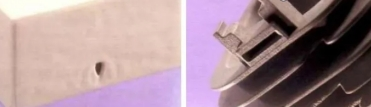

14.可見頂針痕

體現：頂針痕有墮入和凸出兩種，他們會在防水接插件的膠位厚薄突顯變動，導致產品外表光澤差或可見的墮入，乃至或許被頂穿。

成因：

進程影響（參數設置不妥使防水接插件過早脫離模具或脫模力過大）

幾何形狀的影響（頂針長度不合適或設備過錯）

機械強度的影響（模具，防水接插件，脫模體系規劃及尺度過錯）

熱效應的影響（模具溫度差異或模壁和頂針的溫度差異太大）

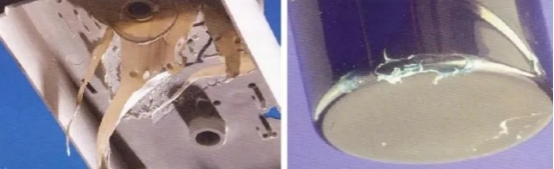

15.脫模變形

體現：根據不同程度的破損，能夠分為裂縫，折斷，拖拉出膠料和頂針的墮入和頂穿，特別要害的地方是強脫方位。

成因：

防水接插件所需的脫模力一起足以損壞防水接插件。

脫模的動作遭到阻止

脫模力的巨細是要害，影響脫模力巨細的首要因素是防水接插件的縮短。

16.頂出坑紋

體現：防水接插件脫模時發生頂出坑紋損壞其外表，首要發生在結構性的外表

成因：外表粗糙度高的防水接插件，脫模視點也要相應加大，才可防止脫模時對外表結構構成損壞。

17.表層脫皮

體現：物料內的各層未能徹底融合在一起，而且開端脫皮現象，或許發生在澆口或許防水接插件上，因融合強度不同會發生程度不一樣的脫皮現象。

成因：外表粗糙度高的防水接插件，脫模視點也要相應加大，才可防止脫模時對外表結構構成損壞

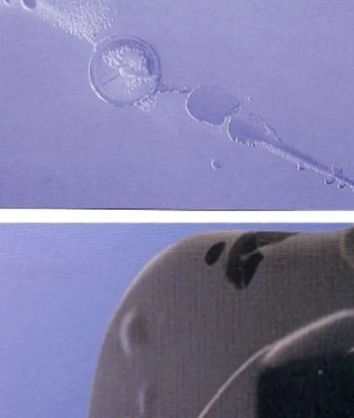

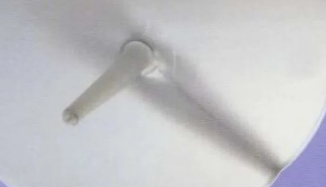

18.冷膠

現象：較冷的塑膠熔料經由射嘴注入型腔，發生如彗星尾巴般的痕跡，冷膠能夠在澆口附件或整個防水接插件上呈現，嚴峻的或許阻塞流道。

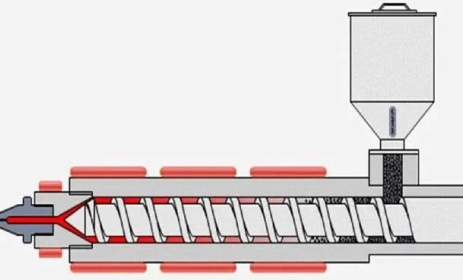

成因：熔料在開端注塑進模腔前，在澆口或射嘴內凝結成冷膠，這以后隨下一注塑周期進入模腔，冷膠因?yàn)樯渥鞙囟炔贿m當，或許因?yàn)樗芑w系的回料進程太遲構成，太小的射嘴直徑也會有負面影響。

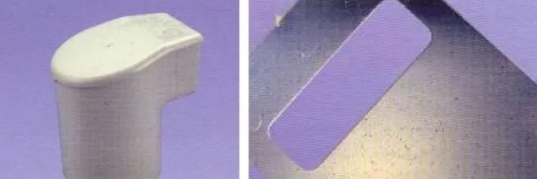

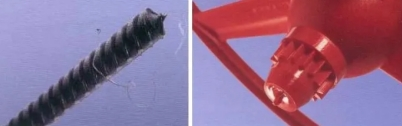

19.拉絲

體現：若注塑模具選用暖流道為澆口，在防水接插件的附件或許黏附著小量的膠料。

這些膠料的形狀或許是矮小的錐形或許是長達數厘米的拉絲。

20.黑點

體現：黑點呈現在產品外表，或許因?yàn)槟p，熱降解或污染物構成。

成因：

進程影響（熔膠溫度過高或停留在塑化體系內的時刻太長，或運用暖流道加溫程序過錯）

模具影響（澆口體系受污染或暖流道體系有死角位）

防水接插件影響（塑化體系受污染或螺桿和炮筒有損蝕）

塑料或染料的影響（膠粒混有雜質，再回收料的份額過大或運用不合適的色母，著色劑）

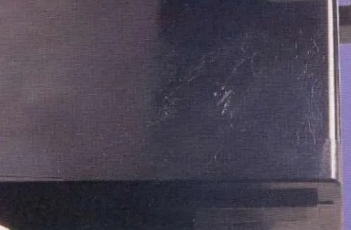

21.積垢

體現：數千模次后，塑料中低分子物質分離出，并黏附在模腔外表，構成積垢。一般呈現在澆口或排氣方位鄰近，導致防水接插件外表呈現瑕疵或光亮度有差別。

成因：

在熱塑性資料出產進程中，積垢是常呈現的缺點，（POM,PP,PET,ABS,PC,PA,PBT）添加劑，如阻燃劑，潤滑劑和著色劑都簡單發生積垢

應力過大，過高的熔膠溫度，剪切應力和剪切率

塑化體系內的剪切力過大，過高的螺桿轉速

在模腔內所受的剪切力過大，如射速太高

模內排氣缺乏

處理進程中的物料帶有大量的水分

過錯或過量運用潤滑劑

著色劑或添加劑和基料不能熔合

烘干時刻太久

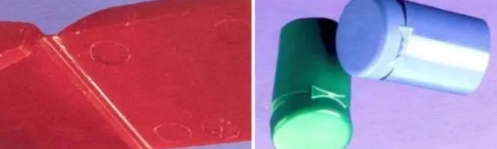

22.破裂/破損的片狀鉸鏈

體現：片狀鉸鏈的破損首要是因?yàn)樗芰蟽?nèi)的應力過大導致，或許部分或許徹底斷裂，而過大的應力也會呈現應力發白

成因：屈折視點、負載周期、負載頻率、承受力

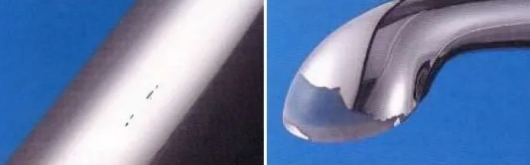

23. 電鍍防水接插件缺點

體現：防水接插件的出產條件可影響到塑膠電鍍產品的外表質量，注塑或電鍍進程很或許令防水接插件上呈現氣泡，膠泡或熔合層黏著力缺乏等狀況
