線束在汽車上的幾乎無處不在，其整體尺度和體積也非常大，所以為了便于生產和安裝，一起保證電氣功用的較好完成，線束要進行合理的分組分段規劃。例如某SUV汽車全車線束共分為儀表板線束、機艙線束、發動機線束、電源線束、車身線束、門線束、頂棚線束等。而線束與線束之間的電氣銜接則依托汽車連接器完成。

汽車連接器

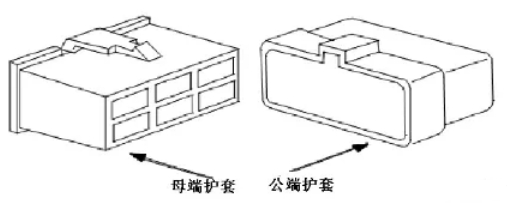

汽車連接器一般被稱作對接件，指線束與線束之間彼此對接完成電路連通的插接器,由公端護套和母端護套組成（見圖1）。

圖1汽車連接器示意圖

近些年線束護套開展很快，在提高銜接可靠性的前提下，小型化和輕量化的規劃趨勢也非常明顯。依據運用環境的復雜性，產品結構也呈現出多樣性，例如現在絕大多數的護套添加TPA或許PLR結構，防止端子退出；大尺度護套選用助力結構，減輕了作業難度；乃至有些廠家開宣布帶透氣膜的連接器，以保證對接方位的腔體內的氣壓平衡，防止呼吸作用發生的進水問題。護套的這些新技術給線束規劃者提供了更多的選項。

汽車連接器在選型時，要優先參閱以上說到的優秀結構，還應考慮電氣系統、安裝、環境等各方面的要求。

電氣系統要求

1.汽車連接器的孔位數量

一般情況下，為滿意后續車型裝備調整或功用添加的整車規劃，會挑選孔位數比回路數量稍多一些的護套。一般護套的孔位裕度約為15%-30%。當然，此份額需依據整車的裝備規劃適當調整，關于確定在整車生命周期內回路數量不會發生改變的內銜接，孔位能夠不必做出預留。

2. 汽車連接器適配的導線線徑和電流強度

護套適配的端子寬度決議了護套適配的電流強度規模。不同寬度的端子可承載的電流一般如下：端子寬度標準為1.0系列的10A左右；標準2.2或3系列的20A左右；標準4.8系列的30A左右；標準6.3系列的45A左右；標準7.8或9.5系列的60A左右。

在選型時，一方面要考慮護套適配的端子能否承載相應的電流強度，還應考慮端子適配的導線線徑規模。在滿意承載電流的前提下，盡量挑選體積小的護套。挑選適配端子寬度過大的護套，在成本上形成浪費，對裝置空間上需求也會加大，從加工角度來看還不利于較細導線的端子插植。挑選適配端子寬度過小的護套，端子的電流承載能力不能滿意要求，會形成端子對接處過熱，嚴重的會形成燒蝕。如果在內銜接的回路中大電流和小電流相差較大，單一標準的端子不能滿意運用要求時，應該考慮運用復合型接插器或許分隔運用兩個獨立汽車連接器。

3.汽車連接器中電線的線色、線徑

回路分配時，盡量不要將線色線徑都相同的回路分配到同一汽車連接器中，除非這兩個回路的端子標準不同，不然易導致兩個回路裝反，一起也會給故障檢修帶來不便。關于線徑相同、線色附近的回路，比方橙色和黃色、粉色和紅色，尤其是當這些色彩在導線中作為輔色運用時，很簡單混雜，所以應盡量防止在同一個汽車連接器中運用。關于線色相同、線徑附近的回路，比方0.35和0.5、0.5和0.75、0.75和0.85等線徑的導線，除非導線上有色環能夠區別，不然也易形成混雜，給線束加工帶來不便。

4.汽車連接器中的回路排布

護套內大電流的回路盡量不要間隔過近，不然簡單形成局部過熱。同一組雙絞線要坐落相鄰孔位，以防止解開間隔過大，導致抗擾作用下降，信號失真。不同組雙絞線孔位不要交叉，防止信號串?dāng)_。屏蔽線回路為堅持屏蔽層的連續性，在挑選汽車連接器時最好選用獨立的屏蔽護套，不主張運用普通護套，也不要將屏蔽線與其他線分配到同一個汽車連接器內。

安裝要求

1.汽車連接器的色彩要求

1)作為汽車連接器的公端和母端護套色彩要相同。

2) 為堅持前艙內色彩的協調和統一，坐落前艙內的汽車連接器色彩應與周圍環境色彩挨近，盡量挑選黑色或灰色等深色彩護套。

3)出于防錯的考慮，多個相同型號的汽車連接器安裝在同一區域時，應運用不同色彩或許不用的分支尺度進行區別。

4)裝置時汽車連接器處于光線暗區的應挑選白色護套。

5)用于安全氣囊回路的獨立汽車連接器應挑選黃色護套。

2.汽車連接器的固定要求

汽車連接器應挑選自帶卡扣或能夠裝置卡扣的護套（見圖2、圖3），并優先挑選適配鑰匙孔或長圓孔型的卡扣，由于這樣的卡扣具有防轉的作用，使電氣銜接更加可靠。特別情況下也能夠運用膠帶捆綁或其他固定方法。

圖2自帶卡扣的護套實例

圖3能夠裝置卡扣的護套實例

3.安裝時需要穿過鈑金孔的汽車連接器

例如前艙線束與車身線束、車身線束與后背門或后保險杠的汽車連接器，護套的外形尺度應能滿意鈑金過孔需要。一般情況下，鈑金孔徑與護套最小裝置寬度的份額應在1.5:1以上。

4.安裝便當性要求

回路數較多的汽車連接器，尤其是復合型的多孔護套，由于端子數量較多，對接時會比較吃力，所以盡量挑選帶有拉桿結構的護套（見圖4）

圖4帶拉桿的汽車連接器實例

環境要求

1.防水性

汽車連接器要滿意其裝置區域的防水等級。例如駕馭室內歸于干區，此區域的汽車連接器運用非防水型護套就能滿意要求。而前機艙或許四門防水膜以外的部分則歸于濕區，裝置在濕區露出方位的汽車連接器有必要挑選防水型護套。有些車型前艙的汽車連接器規劃在了前艙保險盒內部，使其處于蔭蔽的環境中，盡管挑選了非防水型的護套，這樣的規劃也是合理的。

2.耐溫性

汽車連接器的耐溫等級要高于裝置方位的環境溫度。汽車連接器的耐溫等級與其材質有關。應依據汽車連接器地點的環境溫度挑選適合的材質。例如熱變形溫度小于 100℃的種類有：PE、PS、PVC、PET、PBT、ABS及 PMMA等；熱變形溫度在 100～200℃之間的種類有：PP、PVF、PVDC、PSF、PPO及 PC等。

總結

內銜接是保證線束與線束之間電流和信號正常傳輸?shù)臉屑~，關系到整車電路和線束的可靠性，所以內銜接的護套要合理挑選。
